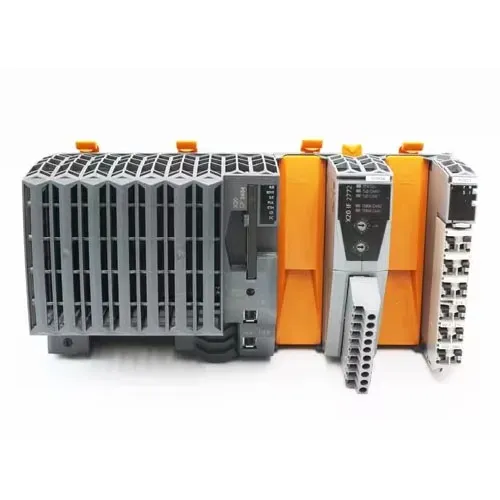

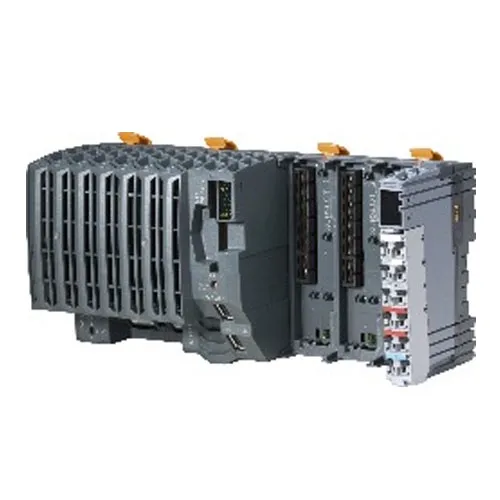

B&R X20CP3484 X20 System Celeron PLC CPU

Model:
X20CP3484
Brand:
B&R
Type:
Standardní X20 System Industrial PLC Controller
Warranty:
100% nový originál
Shipping:
Rychlé globální zasílání prostřednictvím FedEx a DHL Express

Technické údajeKrátký popisRozhraní1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X LinkSystémový modulCPUObecné informaceB&R ID kód0x23A6ChlazeníBez ventilátoruIndikátory stavuFunkce CPU, přehřátí, Ethernet, POWERLIN......

Odeslat dotaz

Popis výrobku

Krátký popis

Rozhraní	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X Link
Systémový modul	CPU

Obecné informace

B&R ID kód	0x23A6
Chlazení	Bez ventilátoru
Indikátory stavu	Funkce CPU, přehřátí, Ethernet, POWERLINK, CompactFlash, baterie
Diagnostika
Baterie	Ano, pomocí LED indikátoru stavu a softwaru
Funkce CPU	Ano, pomocí LED indikátoru stavu
CompactFlash	Ano, pomocí LED indikátoru stavu
Ethernet	Ano, pomocí LED indikátoru stavu
POWERLINK	Ano, pomocí LED indikátoru stavu
Přehřátí	Ano, pomocí LED indikátoru stavu
Diagnostika - Ventilátor	-
Podpora
Podpora ACOPOS	Ano
Podpora vizuálních komponent	Ano
Spotřeba energie bez paměťové karty, modulu rozhraní a USB	10,5 W
Vnitřní spotřeba X2X Link a I/O napájení
Autobus	1,42 W
Interní I/O	0,6 W
Další ztrátový výkon způsobený akčními členy (odporový) [W]	-
Elektrická izolace
IF1 - IF2	Ano
IF1 - IF3	Ano
IF1 - IF4	Žádný
IF1 - IF5	Žádný
IF1 - IF6	Ano
IF2 - IF4	Ano
IF2 - IF5	Ano
IF3 - IF4	Ano
IF3 - IF5	Ano
IF4 - IF5	Žádný
IF4 - IF6	Ano
IF5 - IF6	Ano
PLC - IF1	Žádný
PLC - IF2	Ano
PLC - IF3	Ano
PLC - IF4	Žádný
PLC - IF5	Žádný
PLC - IF6	Ano
Certifikace
CE	Ano
UKCA	Ano
ATEX	Zóna 2, II 3G Př nA nC IIA T5 Gc IP20, Ta (viz uživatelská příručka X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Průmyslová řídicí zařízení
HazLoc	cCSAus 244665 Zařízení pro řízení procesů pro nebezpečná místa Třída I, divize 2, skupiny ABCD, T5
DNV	Teplota:B(0 až 55 °C) Vlhkost:B(až 100 %) Vibrace:B(4 g) EMC:B(most a otevřená paluba)
CCS	Ano
LR	ENV1
KR	Ano
ABS	Ano
BV	EC33B Teplota: 5 - 55 °C Vibrace: 4 g EMC: Most a otevřená paluba
KC	Ano

Napájení CPU a X2X Link

Vstupní napětí	24 V DC -15 % / +20 %
Vstupní proud	Max. 2,2 A
Pojistka	Integrovaný, nelze vyměnit
Ochrana proti přepólování	Ano

Výstup napájení X2X Link

Jmenovitý výstupní výkon	7 W
Paralelní připojení	Ano
Redundantní provoz	Ano

Vstupní I/O napájení

Vstupní napětí	24 V DC -15 % / +20 %
Pojistka	Požadovaná pojistka vedení: Max. 10 A, pomalé foukání

Výstupní I/O napájení

Jmenovité výstupní napětí	24 V DC
Přípustné zatížení kontaktů	10 A

Napájení - Obecné informace

Indikátory stavu	Přetížení, provozní stav, stav modulu, přenos dat RS232
Diagnostika
Přenos dat RS232	Ano, pomocí LED indikátoru stavu
Spuštění/chyba modulu	Ano, pomocí LED indikátoru stavu a softwaru
Přetížení	Ano, pomocí LED indikátoru stavu a softwaru
Elektrická izolace
I/O napájení - I/O napájení	Žádný
CPU/X2X Link napájení - CPU/X2X Link napájení	Ano

Ovladač

Slot CompactFlash	1
Hodiny reálného času	Netěkavý, rozlišení 1 s, přesnost -20 až 20 ppm při 25 °C
FPU	Ano
Procesor
Typ	Celeron 266 (kompatibilní)
L2 cache	-
L1 cache pro data a programový kód	2x 16 kB
Integrovaný I/O procesor	Zpracovává I/O datové body na pozadí
Modulární sloty rozhraní	3
Remanentní proměnné	Max. 64 kB
Nejkratší doba cyklu třídy úkolu	800 us
Typická doba cyklu instrukcí	0,007 us
Ukládání dat do vyrovnávací paměti
Monitorování baterie	Ano
Lithiová baterie	Minimálně 3 roky
Standardní paměť
BERAN	32 MB SDRAM
Uživatelská RAM	1 MB SRAM

Rozhraní

Rozhraní IF1
Typ	RS232
Varianta	Připojení přes 12pinovou svorkovnici TB12
Přenosová rychlost	Max. 115,2 kbit/s
Rozhraní IF2
Typ	Ethernet
Varianta	Stíněný RJ45
Délka čáry	Max. 100 m mezi 2 stanicemi (délka segmentu)
Přenosová rychlost	10/100 Mbit/s
Rozhraní IF3
Fieldbus	POWERLINK V1/V2
Typ	100BASE-T (ANSI/IEEE 802.3)
Varianta	Stíněný RJ45
Délka čáry	Max. 100 m mezi 2 stanicemi (délka segmentu)
Přenosová rychlost	100 Mbit/s
Rozhraní IF4
Typ	USB 1.1
Varianta	Typ A
Max. výstupní proud	0,5 A
Rozhraní IF5
Typ	USB 1.1
Varianta	Typ A
Max. výstupní proud	0,5 A
Rozhraní IF6
Typ	X2X Link master
Množství	1

Provozní podmínky

Orientace montáže
Horizontální	Ano
Vertikální	Ano
Nadmořská výška instalace nad hladinou moře
0 až 2000 m	Bez omezení
>2000 m	Snížení okolní teploty o 0,5°C na 100m
Stupeň ochrany podle EN 60529	IP20

Okolní podmínky

Teplota
Operace
Horizontální montážní orientace	0 až 55 °C
Vertikální montážní orientace	0 až 50 °C
Odlehčení	-
Skladování	-25 až 70 °C
Doprava	-25 až 70 °C
Relativní vlhkost
Operace	5 až 95 %, nekondenzující
Skladování	5 až 95 %, nekondenzující
Doprava	5 až 95 %, nekondenzující

Mechanické vlastnosti

Poznámka	Aplikační paměť (CompactFlash) objednejte samostatně Záložní baterie součástí dodávky Koncová krycí deska X20 (pravá) je součástí dodávky 12pinová svorkovnice X20 součástí dodávky Kryty slotu modulu rozhraní jsou součástí dodávky
Rozměry
Šířka	200 mm
Výška	99 mm
Hloubka	85 mm

Číslo materiálu:

X20CP3484

Popis:

Intel Celeron 266 Performance s přídavným I/O procesorem
Ethernet, POWERLINK a USB na desce
3 sloty pro modulární rozšíření rozhraní
CompactFlash jako vyměnitelná aplikační paměť
Bez ventilátoru
Extrémně kompaktní

X20CP3484 je nejmenší procesor na bázi Celeronu pro systém X20. Jeho nejkratší doba cyklu 800 µs však stále ukazuje svou sílu. Základní vlastnosti jsou stejné jako u větších typů.

Ethernet a USB jsou na desce. Kromě toho má CPU připojení POWERLINK pro komunikaci v reálném čase. K dispozici jsou také tři víceúčelové sloty pro další moduly rozhraní.

Modely CPU X20CP3484 a X20CP3484-1 se liší pouze velikostí SDRAM.
