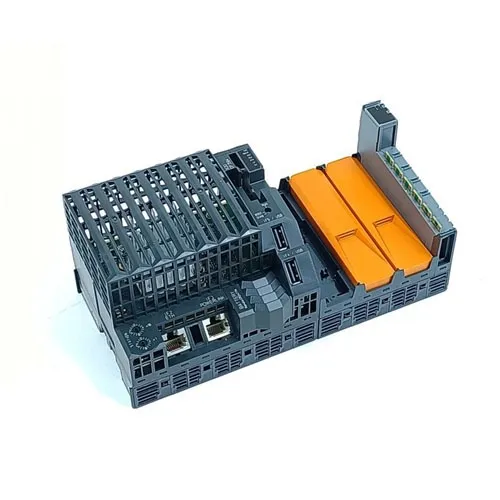

B&R X20CP3584 X20 System 3slotový atomový PLC řadič

Model:
X20CP3584
Brand:
B&R
Type:
Vysoce výkonný X20 průmyslový PLC řadič
Warranty:
100% nový originál
Shipping:
Rychlé globální zasílání prostřednictvím FedEx a DHL Express

Krátký popisRozhraní1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X LinkSystémový modulOvladačObecné informaceB&R ID kód0xC3ADChlazeníBez ventilátoruIndikátory stavuFunkce CPU, Ethernet, POWERLINK, CompactFlash, baterieDiagnostikaBate......

Odeslat dotaz

Popis výrobku

Krátký popis

Rozhraní	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
Systémový modul	Ovladač

Obecné informace

B&R ID kód	0xC3AD
Chlazení	Bez ventilátoru
Indikátory stavu	Funkce CPU, Ethernet, POWERLINK, CompactFlash, baterie
Diagnostika
Baterie	Ano, pomocí LED indikátoru stavu a softwaru
Funkce CPU	Ano, pomocí LED indikátoru stavu
CompactFlash	Ano, pomocí LED indikátoru stavu
Ethernet	Ano, pomocí LED indikátoru stavu
POWERLINK	Ano, pomocí LED indikátoru stavu
Teplota	Ano, pomocí softwarového registru
Podpora
Redundance ovladače	Ano
Podpora dat o stavu úložiště	Ano
Podpora ACOPOS	Ano
Podpora vizuálních komponent	Ano
Spotřeba energie bez modulu rozhraní a USB	8,6 W
Spotřeba energie pro napájení X2X Link	1,42 W
Spotřeba energie
Interní I/O	0,6 W
Další ztrátový výkon způsobený akčními členy (odporový) [W]	-
Certifikace
CE	Ano
UKCA	Ano
CRA (zákon o kybernetické odolnosti)	Vyhodnocování probíhá
ATEX	Zóna 2, II 3G Př nA nC IIA T5 Gc IP20, Ta (viz uživatelská příručka X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Průmyslová řídicí zařízení
HazLoc	cCSAus 244665 Zařízení pro řízení procesů pro nebezpečná místa Třída I, divize 2, skupiny ABCD, T5
DNV	Teplota:B(0 až 55 °C) Vlhkost:B(až 100 %) Vibrace:B(4 g) EMC:B(most a otevřená paluba)
CCS	Ano
LR	ENV1
KR	Ano
ABS	Ano
BV	EC33B Teplota: 5 - 55 °C Vibrace: 4 g EMC: Most a otevřená paluba
KC	Ano

Napájení CPU a X2X Link

Vstupní napětí	24 V DC -15 % / +20 %
Vstupní proud	Max. 1,5 A
Pojistka	Integrovaný, nelze vyměnit
Ochrana proti přepólování	Ano

Výstup napájení X2X Link

Jmenovitý výstupní výkon	7 W
Paralelní připojení	Ano
Redundantní provoz	Ano

Vstupní I/O napájení

Vstupní napětí	24 V DC -15 % / +20 %
Pojistka	Požadovaná pojistka vedení: Max. 10 A, pomalé foukání

Výstupní I/O napájení

Jmenovité výstupní napětí	24 V DC
Permissible contact load	10 A

Napájení - Obecné informace

Indikátory stavu	Přetížení, provozní stav, stav modulu, přenos dat RS232
Diagnostika
Přenos dat RS232	Ano, pomocí LED indikátoru stavu
Spuštění/chyba modulu	Ano, pomocí LED indikátoru stavu a softwaru
Přetížení	Ano, pomocí LED indikátoru stavu a softwaru
Elektrická izolace
I/O napájení - I/O napájení	Žádný
CPU/X2X Link napájení - CPU/X2X Link napájení	Ano

Ovladač

Slot CompactFlash	1
Hodiny reálného času	Neprchavé, rozlišení 1 s, přesnost -10 až 10 ppm při 25 °C
FPU	Ano
Procesor
Typ	Atom E620T
Frekvence hodin	0,6 GHz
L1 cache
Datový kód	24 kB
Programový kód	32 kB
L2 cache	512 kB
Integrovaný I/O procesor	Zpracovává I/O datové body na pozadí
Modulární sloty rozhraní	3
Remanentní proměnné	Max. 256 kB
Nejkratší doba cyklu třídy úkolu	400 us
Typická doba cyklu instrukcí	0,0075 us
Ukládání dat do vyrovnávací paměti
Monitorování baterie	Ano
Lithiová baterie	Min. 2 roky při okolní teplotě 23°C
Standardní paměť
BERAN	256 MB DDR2 SDRAM
Uživatelská RAM	1 MB SRAM

Rozhraní

Rozhraní IF1
Signál	RS232
Varianta	Připojení přes 12pinovou svorkovnici X20TB12
Max. vzdálenost	900 m
Přenosová rychlost	Max. 115,2 kbit/s
Rozhraní IF2
Signál	Ethernet
Varianta	1x RJ45 stíněný
Délka čáry	Max. 100 m mezi 2 stanicemi (délka segmentu)
Přenosová rychlost	10/100/1000 Mbit/s
Převod
Fyzická vrstva	10BASE-T/100BASE-TX/1000BASE-T
Poloduplexní	Ano
Plně duplexní	Ano
Autonegociace	Ano
Auto-MDI/MDIX	Ano
Rozhraní IF3
Fieldbus	POWERLINK (V1/V2) řídící nebo řízený uzel
Typ	Typ 4
Varianta	1x RJ45 stíněný
Délka čáry	Max. 100 m mezi 2 stanicemi (délka segmentu)
Přenosová rychlost	100 Mbit/s
Převod
Fyzická vrstva	100BASE-TX
Poloduplexní	Ano
Plně duplexní	Režim POWERLINK: Ne / Režim Ethernet: Ano
Autonegociace	Ano
Auto-MDI/MDIX	Ano
Rozhraní IF4
Typ	USB 1.1/2.0
Varianta	Typ A
Max. výstupní proud	0,5 A
Rozhraní IF5
Typ	USB 1.1/2.0
Varianta	Typ A
Max. výstupní proud	0,5 A
Rozhraní IF6
Fieldbus	X2X Link master

Elektrické vlastnosti

Elektrická izolace	Ethernet (IF2), POWERLINK (IF3) a X2X (IF6) izolované od sebe, od ostatních rozhraní a od PLC

Provozní podmínky

Orientace montáže
Horizontální	Ano
Vertikální	Ano
Nadmořská výška instalace nad hladinou moře
0 až 2000 m	Bez omezení
>2000 m	Snížení okolní teploty o 0,5°C na 100m
Stupeň ochrany podle EN 60529	IP20

Okolní podmínky

Teplota
Operace
Horizontální montážní orientace	-25 až 60 °C
Vertikální montážní orientace	-25 až 50 °C
Odlehčení	Viz část "Snížení výkonu".
Skladování	-40 až 85 °C
Doprava	-40 až 85 °C
Relativní vlhkost
Operace	5 až 95 %, nekondenzující
Skladování	5 až 95 %, nekondenzující
Doprava	5 až 95 %, nekondenzující

Mechanické vlastnosti

Poznámka	Aplikační paměť (CompactFlash) objednejte samostatně Záložní baterie součástí dodávky Koncová krycí deska X20 (pravá) je součástí dodávky 12pinová svorkovnice X20 součástí dodávky Kryty slotu modulu rozhraní jsou součástí dodávky
Rozměry
Šířka	200 mm
Výška	99 mm
Hloubka	85 mm
Hmotnost	470 g

Číslo materiálu:

X20CP3584

Popis:

Procesor Intel Atom 600 MHz s přídavným I/O procesorem
Integrovaný Ethernet, POWERLINK s řetězením odpovědí na dotazování a USB
3 sloty pro modulární rozšíření rozhraní
CompactFlash jako vyměnitelná aplikační paměť
256 MB DDR2-SDRAM
Redundance ovladače možná
Bez ventilátoru

Řadič X20CP3585 je založen na procesoru Atom s taktem0,6 GHza vybavené256 MBDDR2 SDRAM.

USB, Ethernet, POWERLINK a vyjímatelná CompactFlash jsou součástí standardní výbavy. Rozhraní Gigabit Ethernet je standardní funkcí. Pro ještě větší výkon sítě v reálném čase podporuje integrované rozhraní POWERLINK režim poll response chaining (PRC).

Regulátor je vybaven 3 sloty pro komunikační moduly X20. Pomocí komunikačních modulů lze do systému X20 snadno integrovat různé sběrnicové a síťové systémy
